Il ruolo del condensatore in un moderno impianto di climatizzazione per auto

Principio di funzionamento di un condensatore aria condizionata

Il refrigerante entra nel condensatore subito dopo aver lasciato il compressore del climatizzatore. Si tratta di un gas caldo (fino a 90°C) ad alta pressione. Durante il processo di condensazione (noto anche come liquefazione), lo stato del refrigerante cambia e parte della sua energia termica viene dissipata. Il refrigerante lascia il condensatore sotto forma di liquido, pronto per l'espansione, a una temperatura che in genere non supera i 60°C.

IMPORTANTE: Per il corretto funzionamento dell'impianto di climatizzazione è necessario che si verifichi la condensazione del refrigerante.

Sviluppo della tecnologia di climatizzazione

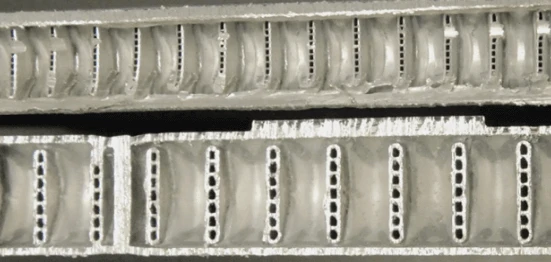

Le automobili moderne richiedono sistemi di condizionamento dell'aria ad alta efficienza che funzionino in modo efficace con un volume di refrigerante ridotto. Per soddisfare i requisiti, i produttori di componenti si sono spostati su condensatori a microcanali a flusso multiplo che sfruttano l'effetto di sotto-raffreddamento. La Figura 2 mostra un esempio di sezione trasversale di un condensatore di questo tipo. Evidenzia chiaramente che ogni canale principale è costituito da più microcanali. Ciò garantisce una dissipazione più efficiente del calore del refrigerante che scorre, rendendo più facile la condensazione e più efficiente l'intero processo.



Come accennato in precedenza, i condensatori di sotto-raffreddamento sono sempre più diffusi nelle auto moderne.

Un elemento tipico di questa tipologia è costituito da 3 parti fondamentali:

• nucleo principale del condensatore
• parte di sottoraffreddamento
• modulatore

È la presenza di quest'ultimo a rendere facilmente riconoscibile questo tipo di condensatore. Ha la forma di un cilindro accoppiato montato su un lato dello scambiatore di calore. Il modulatore svolge due funzioni primarie: in primo luogo, permette di separare la frazione gassosa del refrigerante (quella non ancora condensata) da quella liquida (già condensata), con un effetto benefico sul processo di condensazione. In secondo luogo, agisce come deumidificatore del sistema di condizionamento dell'aria, assorbendo l'umidità che può non solo causare la corrosione di altri componenti, ma anche ridurre l'efficienza dell'intero sistema.

Attività di assistenza

È fondamentale prestare la dovuta attenzione al condensatore durante la manutenzione dell'impianto di condizionamento. È necessario eseguire un'ispezione visiva di questo componente per individuare eventuali danni meccanici e possibili perdite (e quindi perdite di refrigerante).

Altrettanto importante è valutare il livello di contaminazione dello scambiatore di calore stesso. A causa della sua posizione nella parte anteriore del veicolo (di solito la prima nel vano motore, appena dietro il paraurti), il condensatore è particolarmente vulnerabile non solo ai danni causati da oggetti come pietre o frammenti di piante, ma anche all'accumulo di piccole particelle (polvere, sabbia, ecc.) che in ultima analisi porta a una riduzione dell'efficienza dello scambio termico e, di conseguenza, del processo di condensazione.

Un'ulteriore minaccia in inverno è rappresentata dal sale stradale, che influisce in modo significativo sulla corrosione di molti componenti del veicolo, compreso il condensatore dell'aria condizionata.

Grazie ai progressi tecnologici, la massimizzazione dell'efficienza dei singoli sistemi del veicolo e la contemporanea miniaturizzazione dei singoli componenti sono diventate una realtà. L'introduzione dei condensatori multi-flusso a microcanali con tecnologia di sotto-raffreddamento descritti in precedenza ne è un perfetto esempio.

In qualità di fornitore leader di componenti per il condizionamento dell'aria, NRF assicura ai propri clienti non solo la disponibilità dei prodotti più desiderabili sul mercato per tutti i tipi di veicoli, ma anche la loro qualità e affidabilità superiori.
